1.結構特點

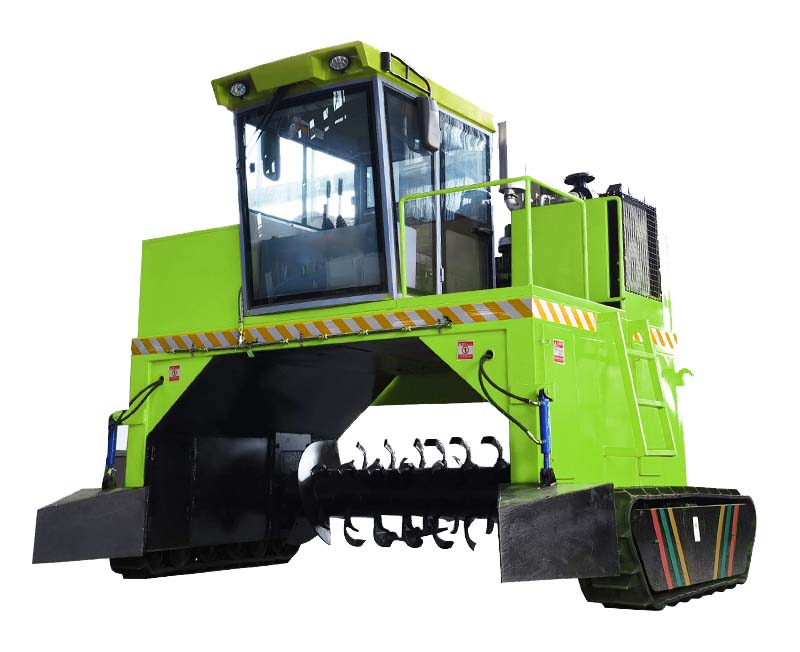

該設備主要用于在條垛式發酵條件下對料堆進行翻拋供氧。臥式螺旋翻拋結構、液壓升降、履帶行走。
2.工作原理
(1)柴油機動力一部分主輸出，通過皮帶輪減速傳動驅動翻拋滾筒;另外一部分動力通過柴油機分動力箱輸出驅動液壓泵。液壓泵與執行元件滾筒提升油缸、柴油機離合油缸和行走履帶驅動電機組成液壓回路系統，實現翻拋滾筒的提升和下降、柴油機主動力驅動滾筒工作與停止和設備的自走。
(2)工作時，由駕駛室人員啟動發動機，通過操控液壓閥組，可實現如下功能指令：操作“行走電機”閥桿，使機器前進、后退及左右拐彎：操作“滾簡升隆缸”閥桿,使?jié)L筒置于堆體內距地面合適高度，并且可以將滾筒提升一定高度,方便機器快速行走轉移工作地點,操作“發動機離合器油缸”閥桿，實現滾筒旋轉和停止;操作“行走電機變速”閥桿,實現機器高低速雙擋狀態切換。
(3)翻拋滾筒由左右兩段反向螺旋和中間直段拋齒組成,旋轉的螺旋滾筒將三角形條垛物料向中間收攏，同時隨著滾筒旋轉使物料向后翻拋，從而實現頂層物料和內部物料充分混合,物料和氧氣充分接觸，堆垛內熱氣曝出。從而實現物料混合、通風、曝氣、翻拋，達到堆肥發酵的目的。
